Транзистор 2SC1846S

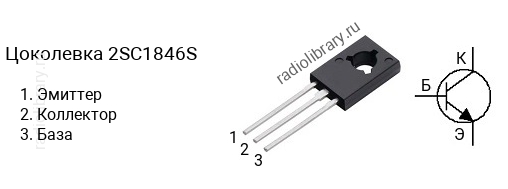

Цоколевка транзистора 2SC1846S

Цоколевка транзистора 2SC1846S (маркируется как C1846S)

Характеристики транзистора 2SC1846S

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 35 В
  • Напряжение коллектор-база, не более: 45 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 170 до 340
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SC1846 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1846Q имеет коэффициент усиления в диапазоне от 85 до 170, 2SC1846R - в диапазоне от 120 до 240, 2SC1846S - в диапазоне от 170 до 340.

Маркировка

Обозначение на корпусе транзистора 2SC1846S часто наносится без первой цифры и буквы, т.е. маркируется как "C1846S".

Комплементарная пара

Комплементарной парой для 2SC1846S является транзистор 2SA985S c p-n-p структурой.

Аналоги

Транзистор 2SC1846S можно заменить на 2SC2270, 2SC3117, 2SD1348, BD131, BD165, BD167, BD169, BD187, BD189, BD233, BD233G, BD235, BD235G, BD237, BD237G, BD375, BD375-25, BD377, BD377-25, BD379, BD379-25, BDX35, BDX36, BDX37, MJE222, MJE225, MJE242, MJE244, MJE721, MJE722
