Транзистор 2SC1079

Цоколевка транзистора 2SC1079

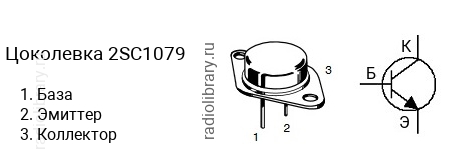

Цоколевка транзистора 2SC1079 (маркируется как C1079)

Характеристики транзистора 2SC1079

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 120 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 12 А
  • Рассеиваемая мощность коллектора, не более: 100 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 140
  • Граничная частота коэффициента передачи тока: 4 МГц
  • Корпус: TO-3

Классификация по hFE

Транзисторы серии 2SC1079 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1079-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SC1079-Y - в диапазоне от 70 до 140.

Маркировка

Обозначение на корпусе транзистора 2SC1079 часто наносится без первой цифры и буквы, т.е. маркируется как "C1079".

Комплементарная пара

Комплементарной парой для 2SC1079 является транзистор 2SA679 c p-n-p структурой.

Аналоги

Транзистор 2SC1079 можно заменить на 2N6676, 2N6677, 2N6678, 2SC2428, 2SC2431, 2SC2433, 2SD424, 2SD425, 2SD426, 2SD733, 2SD733K, 2SD753, BUX48, BUX48A, MJ12022, MJ15001, MJ15001G, MJ15003, MJ15003G
