Транзистор 2SD424

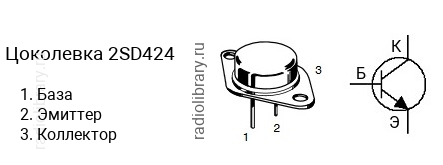

Цоколевка транзистора 2SD424

Цоколевка транзистора 2SD424 (маркируется как D424)

Характеристики транзистора 2SD424

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 180 В
  • Напряжение коллектор-база, не более: 180 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 15 А
  • Рассеиваемая мощность коллектора, не более: 150 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 140
  • Граничная частота коэффициента передачи тока: 5 МГц
  • Корпус: TO-3

Классификация по hFE

Транзисторы серии 2SD424 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD424-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SD424-O - в диапазоне от 70 до 140.

Маркировка

Обозначение на корпусе транзистора 2SD424 часто наносится без первой цифры и буквы, т.е. маркируется как "D424".

Комплементарная пара

Комплементарной парой для 2SD424 является транзистор 2SB554 c p-n-p структурой.

Аналоги

Транзистор 2SD424 можно заменить на 2N6676, 2N6677, 2N6678, 2SD753, BUX48, BUX48A, MJ12022
