Транзистор MJ15003

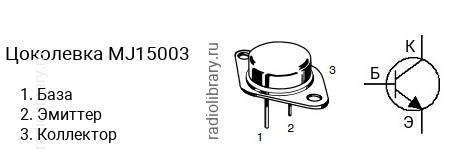

Цоколевка транзистора MJ15003

Цоколевка транзистора MJ15003

Характеристики транзистора MJ15003

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 140 В
  • Напряжение коллектор-база, не более: 140 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 20 А
  • Рассеиваемая мощность коллектора, не более: 250 Вт
  • Коэффициент усиления транзистора по току (hfe): от 25 до 150
  • Граничная частота коэффициента передачи тока: 2 МГц
  • Корпус: TO-3

Комплементарная пара

Комплементарной парой для MJ15003 является транзистор MJ15004 c p-n-p структурой.

Аналоги

Транзистор MJ15003 можно заменить на MJ15003G
