Транзистор 2SB710A-Q

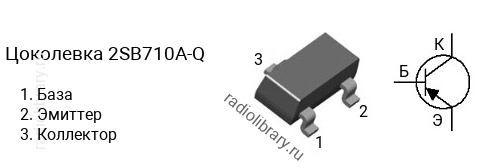

Цоколевка транзистора 2SB710A-Q

Цоколевка транзистора 2SB710A-Q

Характеристики транзистора 2SB710A-Q

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 85 до 170
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии 2SB710A делятся на несколько групп по коэффициенту усиления. Транзистор 2SB710A-Q имеет коэффициент усиления в диапазоне от 85 до 170, 2SB710A-R - в диапазоне от 120 до 240, 2SB710A-S - в диапазоне от 170 до 340.

Комплементарная пара

Комплементарной парой для 2SB710A-Q является транзистор 2SD602A-Q c n-p-n структурой.

Аналоги

Транзистор 2SB710A-Q можно заменить на 2N5401S, FMMT555, FMMTA55, FMMTA56, KST5401, KST55, KST56, KST92, KST93, MMBT4354, MMBT4356, MMBT5401, MMBTA92
