Транзистор 2SA928A-O

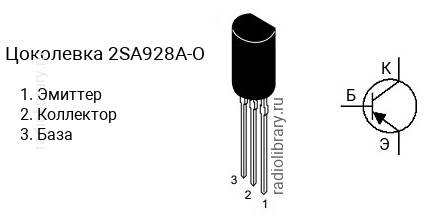

Цоколевка транзистора 2SA928A-O

Цоколевка транзистора 2SA928A-O (маркируется как A928A-O)

Характеристики транзистора 2SA928A-O

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -30 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -2 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 200
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SA928A делятся на несколько групп по коэффициенту усиления. Транзистор 2SA928A-O имеет коэффициент усиления в диапазоне от 100 до 200, 2SA928A-Y - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SA928A-O часто наносится без первой цифры и буквы, т.е. маркируется как "A928A-O".

Комплементарная пара

Комплементарной парой для 2SA928A-O является транзистор 2SC2328A-O c n-p-n структурой.

Аналоги

Транзистор 2SA928A-O можно заменить на 2SA1020, 2SA1273, 2SA1273-O, 2SA1315, 2SB892, 2SB892-R, 2SB985, 2SB985R, KSA928A, KSA928A-O, KTA1273, KTA1273O, KTA1281, KTA1282, KTA1282O, STB1277, STB1277-O
