Транзистор 2SA1860-Y

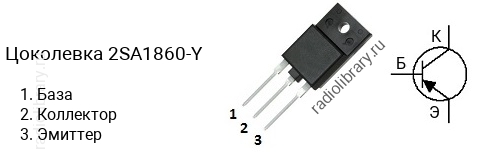

Цоколевка транзистора 2SA1860-Y

Цоколевка транзистора 2SA1860-Y (маркируется как A1860-Y)

Характеристики транзистора 2SA1860-Y

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -150 В
  • Напряжение коллектор-база, не более: -150 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -14 А
  • Рассеиваемая мощность коллектора, не более: 80 Вт
  • Коэффициент усиления транзистора по току (hfe): от 90 до 180
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-3PF

Классификация по hFE

Транзисторы серии 2SA1860 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1860-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SA1860-P - в диапазоне от 70 до 140, 2SA1860-Y - в диапазоне от 90 до 180.

Маркировка

Обозначение на корпусе транзистора 2SA1860-Y часто наносится без первой цифры и буквы, т.е. маркируется как "A1860-Y".

Комплементарная пара

Комплементарной парой для 2SA1860-Y является транзистор 2SC4886-Y c n-p-n структурой.

Аналоги

Транзистор 2SA1860-Y можно заменить на 2SA1673, 2SA1673-Y
