Транзистор 2SA1540-C

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -200 В
• Напряжение коллектор-база, не более: -200 В
• Напряжение эмиттер-база, не более: -3 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 7 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 80
• Граничная частота коэффициента передачи тока: 300 МГц

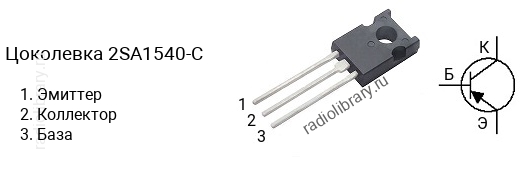

• Корпус: TO-126F

Транзисторы серии 2SA1540 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1540-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SA1540-D - в диапазоне от 60 до 120, 2SA1540-E - в диапазоне от 100 до 200, 2SA1540-F - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SA1540-C часто наносится без первой цифры и буквы, т.е. маркируется как "A1540-C".Комплементарной парой для 2SA1540-C является транзистор 2SC3955-C c n-p-n структурой.Транзистор 2SA1540-C можно заменить на 2SA1478, 2SA1478-C, 2SA1479, 2SA1479-C, 2SA1480, 2SA1480-C, 2SA1541, 2SA1541-C
