Транзистор 2SA1478-C

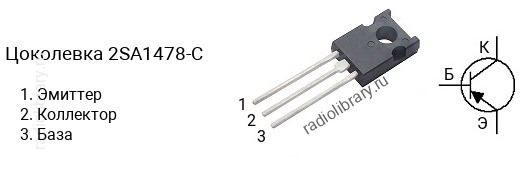

Цоколевка транзистора 2SA1478-C

Цоколевка транзистора 2SA1478-C (маркируется как A1478-C)

Характеристики транзистора 2SA1478-C

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -200 В
  • Напряжение коллектор-база, не более: -200 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 80
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SA1478 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1478-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SA1478-D - в диапазоне от 60 до 120, 2SA1478-E - в диапазоне от 100 до 200, 2SA1478-F - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SA1478-C часто наносится без первой цифры и буквы, т.е. маркируется как "A1478-C".

Комплементарная пара

Комплементарной парой для 2SA1478-C является транзистор 2SC3788-C c n-p-n структурой.

Аналоги

Транзистор 2SA1478-C можно заменить на 2SA1479, 2SA1479-C, 2SA1480, 2SA1480-C, 2SA1540, 2SA1540-C, 2SA1541, 2SA1541-C
