Транзистор 2SA1318-U

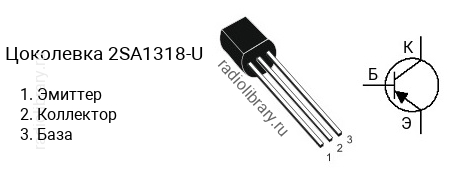

Цоколевка транзистора 2SA1318-U

Цоколевка транзистора 2SA1318-U (маркируется как A1318-U)

Характеристики транзистора 2SA1318-U

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -0.2 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 280 до 560
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA1318 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1318-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SA1318-S - в диапазоне от 140 до 280, 2SA1318-T - в диапазоне от 200 до 400, 2SA1318-U - в диапазоне от 280 до 560.

Маркировка

Обозначение на корпусе транзистора 2SA1318-U часто наносится без первой цифры и буквы, т.е. маркируется как "A1318-U".

Комплементарная пара

Комплементарной парой для 2SA1318-U является транзистор 2SC3331-U c n-p-n структурой.

Аналоги

Транзистор 2SA1318-U можно заменить на 2SB1116, 2SB560, 2SB560-G, 2SB892, 2SB892-U, 2SB985, 2SB985U, KSB1116, KSB1116S, KTA1279
