Транзистор 2SA1285-E

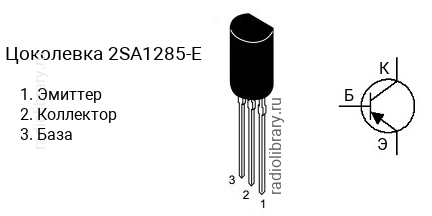

Цоколевка транзистора 2SA1285-E

Цоколевка транзистора 2SA1285-E (маркируется как A1285-E)

Характеристики транзистора 2SA1285-E

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -120 В
  • Напряжение коллектор-база, не более: -120 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 150 до 300
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SA1285 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1285-E имеет коэффициент усиления в диапазоне от 150 до 300, 2SA1285-F - в диапазоне от 250 до 500, 2SA1285-G - в диапазоне от 400 до 800.

Маркировка

Обозначение на корпусе транзистора 2SA1285-E часто наносится без первой цифры и буквы, т.е. маркируется как "A1285-E".

Комплементарная пара

Комплементарной парой для 2SA1285-E является транзистор 2SC3245-E c n-p-n структурой.

Аналоги

Транзистор 2SA1285-E можно заменить на 2SA1275, 2SA1285A, 2SA1285A-E, 2SA1319, 2SA1370, 2SA1371, 2SA1376, 2SA1376A, 2SA1624, 2SA1972, HSB1109S, KSA1013, KSA709C, KTA1275, KTA1279
