Транзистор 2SA1284-E

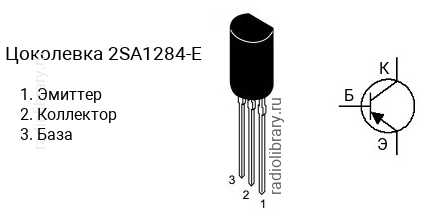

Цоколевка транзистора 2SA1284-E

Цоколевка транзистора 2SA1284-E (маркируется как A1284-E)

Характеристики транзистора 2SA1284-E

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -100 В
  • Напряжение коллектор-база, не более: -100 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 150 до 300
  • Граничная частота коэффициента передачи тока: 130 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SA1284 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1284-C имеет коэффициент усиления в диапазоне от 55 до 110, 2SA1284-D - в диапазоне от 90 до 180, 2SA1284-E - в диапазоне от 150 до 300.

Маркировка

Обозначение на корпусе транзистора 2SA1284-E часто наносится без первой цифры и буквы, т.е. маркируется как "A1284-E".

Комплементарная пара

Комплементарной парой для 2SA1284-E является транзистор 2SC3244-E c n-p-n структурой.

Аналоги

Транзистор 2SA1284-E можно заменить на 2SA1275, 2SA1319, 2SA1972, KSA1013, KSA709C, KTA1275, KTA1279
