Транзистор 2SA1264N-R

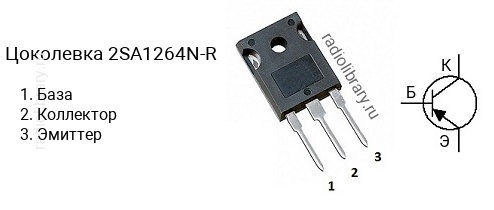

Цоколевка транзистора 2SA1264N-R

Цоколевка транзистора 2SA1264N-R (маркируется как A1264N-R)

Характеристики транзистора 2SA1264N-R

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -120 В
  • Напряжение коллектор-база, не более: -120 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -8 А
  • Рассеиваемая мощность коллектора, не более: 80 Вт
  • Коэффициент усиления транзистора по току (hfe): от 55 до 110
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-3P

Классификация по hFE

Транзисторы серии 2SA1264N делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1264N-R имеет коэффициент усиления в диапазоне от 55 до 110, 2SA1264N-O - в диапазоне от 55 до 160.

Маркировка

Обозначение на корпусе транзистора 2SA1264N-R часто наносится без первой цифры и буквы, т.е. маркируется как "A1264N-R".

Комплементарная пара

Комплементарной парой для 2SA1264N-R является транзистор 2SC3181N-R c n-p-n структурой.

Аналоги

Транзистор 2SA1264N-R можно заменить на 2SA1093, 2SA1093-R, 2SA1104, 2SA1105, 2SA1106, 2SA1146, 2SA1146-R, 2SA1186, 2SA1264, 2SA1264-O, 2SA1264-R, 2SA1265, 2SA1265-O, 2SA1265-R, 2SA1294, 2SA1301, 2SA1301R, 2SA1302, 2SA1302R, 2SA1303, 2SA1386, 2SA1386A, 2SA1386A-O, 2SA1386A-P, 2SA1386A-Y, 2SA1490, 2SA1491, 2SA1492, 2SA1516, 2SA1516-R, 2SA1694, 2SA1695, 2SA1804, 2SA1804-R, 2SA1805, 2SA1805-R, 2SA1940, 2SA1941, 2SA1942, 2SA1942R, 2SA1943, 2SA1943R, 2SA1962, 2SA1962R, 2SA1986, 2SA2120, 2SA2120-R, 2SA2121, 2SA2121-R, 2SA2151, 2SA2151A, 2SA2151A-O, 2SA2151A-P, 2SA2151A-Y, 2SA2223, 2SA2223A, 2SB688, 2SB688R, 2SB778, 2SB778-R, 2SB863, 2SB863-R, FJA4210, FJA4213, FJA4213R, FJL4215, FJL4215R, KTA1943, KTA1943A, KTA1943AR, KTA1943R, KTA1962, KTA1962A, KTA1962AR, KTA1962R, KTB688, KTB688-R, KTB688B, KTB688B-R, KTB778, KTB778-R, MAG9413, NTE2329
