Транзистор 2SA1386A-P

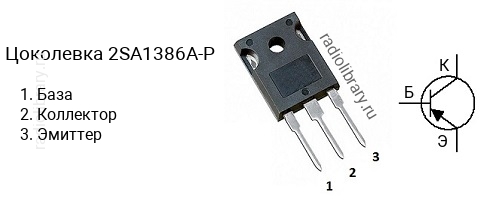

Цоколевка транзистора 2SA1386A-P

Цоколевка транзистора 2SA1386A-P (маркируется как A1386A-P)

Характеристики транзистора 2SA1386A-P

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -180 В
  • Напряжение коллектор-база, не более: -180 В
  • Напряжение эмиттер-база, не более: -4 V
  • Ток коллектора, не более: -15 А
  • Рассеиваемая мощность коллектора, не более: 130 Вт
  • Коэффициент усиления транзистора по току (hfe): от 50 до 180
  • Граничная частота коэффициента передачи тока: 40 МГц
  • Корпус: TO-3P

Классификация по hFE

Транзисторы серии 2SA1386A делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1386A-O имеет коэффициент усиления в диапазоне от 50 до 180, 2SA1386A-P - в диапазоне от 50 до 180, 2SA1386A-Y - в диапазоне от 50 до 180.

Маркировка

Обозначение на корпусе транзистора 2SA1386A-P часто наносится без первой цифры и буквы, т.е. маркируется как "A1386A-P".

Комплементарная пара

Комплементарной парой для 2SA1386A-P является транзистор 2SC3519A-P c n-p-n структурой.

Аналоги

Транзистор 2SA1386A-P можно заменить на 2SA1492, 2SA2151, 2SA2151A, 2SA2151A-O, 2SA2151A-P, 2SA2151A-Y
