Транзистор 2SA1048-O

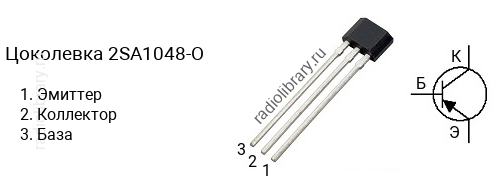

Цоколевка транзистора 2SA1048-O

Цоколевка транзистора 2SA1048-O (маркируется как A1048-O)

Характеристики транзистора 2SA1048-O

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 140
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-92S

Классификация по hFE

Транзисторы серии 2SA1048 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1048-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SA1048-Y - в диапазоне от 120 до 240, 2SA1048-GR - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SA1048-O часто наносится без первой цифры и буквы, т.е. маркируется как "A1048-O".

Комплементарная пара

Комплементарной парой для 2SA1048-O является транзистор 2SC2458-O c n-p-n структурой.
