Транзистор 2SA1048-GR

Цоколевка транзистора 2SA1048-GR

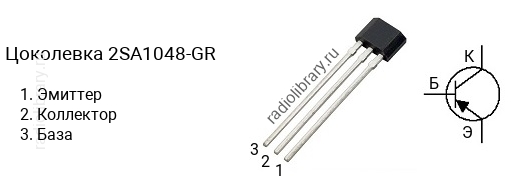

Цоколевка транзистора 2SA1048-GR (маркируется как A1048-GR)

Характеристики транзистора 2SA1048-GR

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-92S

Классификация по hFE

Транзисторы серии 2SA1048 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1048-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SA1048-Y - в диапазоне от 120 до 240, 2SA1048-GR - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SA1048-GR часто наносится без первой цифры и буквы, т.е. маркируется как "A1048-GR".

Комплементарная пара

Комплементарной парой для 2SA1048-GR является транзистор 2SC2458-GR c n-p-n структурой.

Аналоги

Транзистор 2SA1048-GR можно заменить на 2SA1267-GR, 2SA1317, 2SA1317-T
