Транзистор KTC9014C1

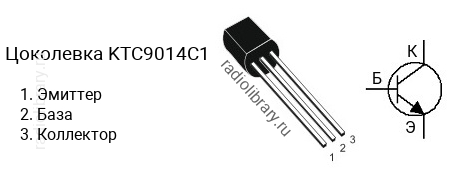

Цоколевка транзистора KTC9014C1

Цоколевка транзистора KTC9014C1

Характеристики транзистора KTC9014C1

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 320
  • Граничная частота коэффициента передачи тока: 60 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KTC9014 делятся на несколько групп по коэффициенту усиления. Транзистор KTC9014A имеет коэффициент усиления в диапазоне от 60 до 150, KTC9014B - в диапазоне от 100 до 300, KTC9014C - в диапазоне от 200 до 600, KTC9014C1 - в диапазоне от 200 до 320, KTC9014C2 - в диапазоне от 280 до 420, KTC9014C3 - в диапазоне от 380 до 600, KTC9014D - в диапазоне от 400 до 1000.

Аналоги

Транзистор KTC9014C1 можно заменить на 2N5830, 2N5832, 2SC1008, 2SC1008G, 2SC1009, 2SC1009G, BC537, BC537-25, BC538, BC538-25, HS945, HS945-GR, KSC1008, KSC1008G, KSC1009, KSC1009G, KSC945, KSC945G, KSP05, KSP06, KSP42, KSP43, MPS651, MPS651G, MPSA05, MPSA05G, MPSA06, MPSA06G, MPSA42, MPSA43, MPSW05, MPSW05G, MPSW06, MPSW06G, MPSW42, MPSW42G, ZTX692B, ZTX694B, ZTX696B
