Транзистор KTC9013D

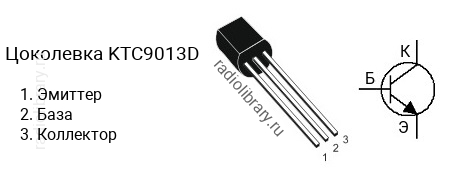

Цоколевка транзистора KTC9013D

Цоколевка транзистора KTC9013D

Характеристики транзистора KTC9013D

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 40 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 64 до 91
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KTC9013 делятся на несколько групп по коэффициенту усиления. Транзистор KTC9013D имеет коэффициент усиления в диапазоне от 64 до 91, KTC9013E - в диапазоне от 78 до 112, KTC9013F - в диапазоне от 96 до 135, KTC9013G - в диапазоне от 118 до 166, KTC9013H - в диапазоне от 144 до 202, KTC9013I - в диапазоне от 176 до 246.

Комплементарная пара

Комплементарной парой для KTC9013D является транзистор KTC9012D c p-n-p структурой.

Аналоги

Транзистор KTC9013D можно заменить на 2N4400, 2N5550, 2N5833, 2N6515, 2N6516, 2N6517, 2SC1008, 2SC1009, BC537, BC537-10, BC537-6, BC538, BC538-10, BC538-6, KSC1008, KSC1009, KSP05, KSP06, KSP42, KSP43, MPS3705, MPS6530, MPS6532, MPS6602, MPS6602G, MPS6717, MPS6717G, MPSA42, MPSA43, MPSW01, MPSW01A, MPSW01AG, MPSW01G, MPSW05, MPSW05G, MPSW06, MPSW06G, MPSW42, MPSW42G, PN2218, PN2218A, PN2221, PN2221A, PN3567, PN3568, ZTX451, ZTX452, ZTX453, ZTX457
