Транзистор BC537-6

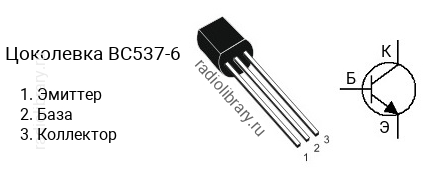

Цоколевка транзистора BC537-6

Цоколевка транзистора BC537-6

Характеристики транзистора BC537-6

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 100
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC537 делятся на несколько групп по коэффициенту усиления. Транзистор BC537-6 имеет коэффициент усиления в диапазоне от 40 до 100, BC537-10 - в диапазоне от 63 до 160, BC537-16 - в диапазоне от 100 до 250, BC537-25 - в диапазоне от 160 до 400.

Комплементарная пара

Комплементарной парой для BC537-6 является транзистор BC527-6 c p-n-p структурой.

Аналоги

Транзистор BC537-6 можно заменить на BC538, BC538-6, ZTX452, ZTX453
