Транзистор KTC5242AR

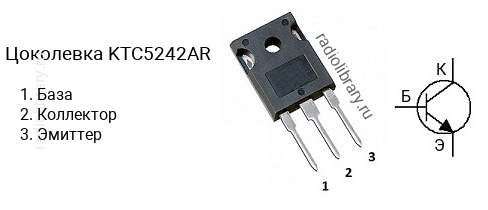

Цоколевка транзистора KTC5242AR

Цоколевка транзистора KTC5242AR

Характеристики транзистора KTC5242AR

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 230 В
  • Напряжение коллектор-база, не более: 230 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 15 А
  • Рассеиваемая мощность коллектора, не более: 130 Вт
  • Коэффициент усиления транзистора по току (hfe): от 55 до 100
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-3P

Классификация по hFE

Транзисторы серии KTC5242A делятся на несколько групп по коэффициенту усиления. Транзистор KTC5242AR имеет коэффициент усиления в диапазоне от 55 до 100, KTC5242AO - в диапазоне от 80 до 160.

Комплементарная пара

Комплементарной парой для KTC5242AR является транзистор KTA1962AR c p-n-p структурой.

Аналоги

Транзистор KTC5242AR можно заменить на 2SC3263, 2SC3263-O, 2SC3320, 2SC5200, 2SC5200N, 2SC5200R, 2SC5242, 2SC5242R, 2SC5358, 2SC5358-R, 2SC6011A, 2SC6011A-O, 2SC6011A-P, 2SC6011A-Y, 2SC6145, 2SC6145-O, 2SC6145A, 2SC6145A-O, 2SD1313, FJA4313, FJA4313R, FJL4315, FJL4315R, KTC5200, KTC5200A, KTC5200AR, KTC5200R, KTC5242, KTC5242R, MAG6333, MAG6333A
