Транзистор 2SC5200R

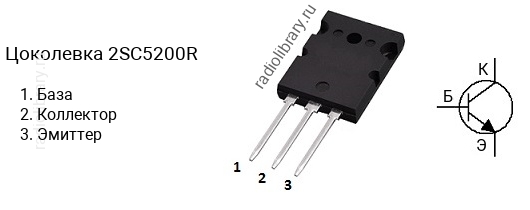

Цоколевка транзистора 2SC5200R

Цоколевка транзистора 2SC5200R (маркируется как C5200R)

Характеристики транзистора 2SC5200R

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 230 В
  • Напряжение коллектор-база, не более: 230 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 15 А
  • Рассеиваемая мощность коллектора, не более: 100 Вт
  • Коэффициент усиления транзистора по току (hfe): от 55 до 100
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-264

Классификация по hFE

Транзисторы серии 2SC5200 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC5200R имеет коэффициент усиления в диапазоне от 55 до 100, 2SC5200O - в диапазоне от 80 до 160, 2SC5200N - в диапазоне от 55 до 160.

Маркировка

Обозначение на корпусе транзистора 2SC5200R часто наносится без первой цифры и буквы, т.е. маркируется как "C5200R".

Комплементарная пара

Комплементарной парой для 2SC5200R является транзистор 2SA1943R c p-n-p структурой.

Аналоги

Транзистор 2SC5200R можно заменить на 2SC3263, 2SC3263-O, 2SC3320, 2SC5242, 2SC5242R, 2SC5358, 2SC5358-R, 2SC6011A, 2SC6011A-O, 2SC6011A-P, 2SC6011A-Y, 2SC6145, 2SC6145-O, 2SC6145A, 2SC6145A-O, 2SD1313, FJA4313, FJA4313R, FJL4315, FJL4315R, KTC5200, KTC5200A, KTC5200AR, KTC5200R, KTC5242, KTC5242A, KTC5242AR, KTC5242R, MAG6333, MAG6333A
