Транзистор FJL4315R

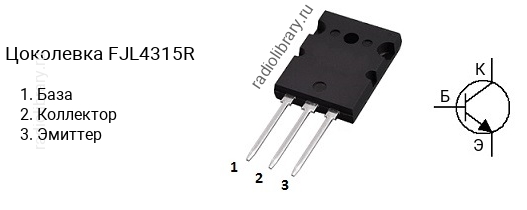

Цоколевка транзистора FJL4315R

Цоколевка транзистора FJL4315R

Характеристики транзистора FJL4315R

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 250 В
  • Напряжение коллектор-база, не более: 250 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 17 А
  • Рассеиваемая мощность коллектора, не более: 150 Вт
  • Коэффициент усиления транзистора по току (hfe): от 55 до 100
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-264

Классификация по hFE

Транзисторы серии FJL4315 делятся на несколько групп по коэффициенту усиления. Транзистор FJL4315R имеет коэффициент усиления в диапазоне от 55 до 100, FJL4315O - в диапазоне от 80 до 160.

Комплементарная пара

Комплементарной парой для FJL4315R является транзистор FJL4215R c p-n-p структурой.

Аналоги

Транзистор FJL4315R можно заменить на 2SC5242, 2SC5242R, 2SD1313, FJA4313, FJA4313R
