Транзистор BC560B

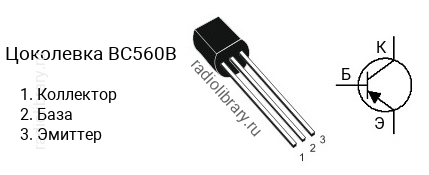

Цоколевка транзистора BC560B

Цоколевка транзистора BC560B

Характеристики транзистора BC560B

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -45 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 450
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC560 делятся на несколько групп по коэффициенту усиления. Транзистор BC560A имеет коэффициент усиления в диапазоне от 110 до 220, BC560B - в диапазоне от 200 до 450, BC560C - в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC560B является транзистор BC550B c n-p-n структурой.

Аналоги

Транзистор BC560B можно заменить на BC251, BC251B, BC256, BC256B, BC307, BC307B, BC327, BC416, BC416B, BC446, BC446B, BC448, BC448B, BC450, BC450B, BC556, BC556B, BC557, BC557B
