Транзистор BC256B

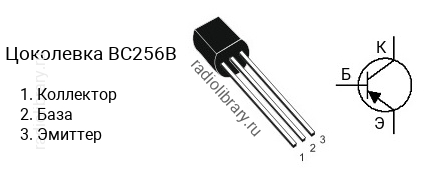

Цоколевка транзистора BC256B

Цоколевка транзистора BC256B

Характеристики транзистора BC256B

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -65 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.35 Вт
  • Коэффициент усиления транзистора по току (hfe): от 180 до 460
  • Граничная частота коэффициента передачи тока: 280 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC256 делятся на несколько групп по коэффициенту усиления. Транзистор BC256A имеет коэффициент усиления в диапазоне от 120 до 220, BC256B - в диапазоне от 180 до 460.

Аналоги

Транзистор BC256B можно заменить на BC448, BC448B, BC450, BC450B, BC556
