Транзистор BC416B

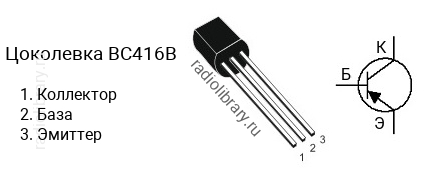

Цоколевка транзистора BC416B

Цоколевка транзистора BC416B

Характеристики транзистора BC416B

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -45 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 180 до 460
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC416 делятся на несколько групп по коэффициенту усиления. Транзистор BC416B имеет коэффициент усиления в диапазоне от 180 до 460, BC416C - в диапазоне от 380 до 800.

Комплементарная пара

Комплементарной парой для BC416B является транзистор BC414B c n-p-n структурой.

Аналоги

Транзистор BC416B можно заменить на BC251, BC251B, BC256, BC256B, BC307, BC307B, BC327, BC446, BC446B, BC448, BC448B, BC450, BC450B, BC556, BC557, BC560
