Транзистор BC318A

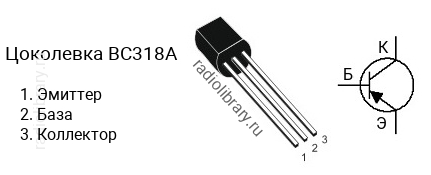

Цоколевка транзистора BC318A

Цоколевка транзистора BC318A

Характеристики транзистора BC318A

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -30 В
  • Напряжение коллектор-база, не более: -45 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.31 Вт
  • Коэффициент усиления транзистора по току (hfe): от 110 до 220
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC318 делятся на несколько групп по коэффициенту усиления. Транзистор BC318A имеет коэффициент усиления в диапазоне от 110 до 220, BC318B - в диапазоне от 200 до 450, BC318C - в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC318A является транзистор BC321A c p-n-p структурой.

Аналоги

Транзистор BC318A можно заменить на 2N5401, 2N6518, 2SA539, 2SA696, 2SA697, 2SA708, 2SA709, BC317, BC317A, BC320, BC320A, BC321, BC321A, BC527, BC527-16, BC528, BC528-16, HS733, KN2907, KN2907A, KSA539, KSA708, KSA709, KSA733, KSP2907A, KSP55, KSP56, KSP8598, KSP8599, KSP92, KSP93, KSP94, KTA539, KTA539-O, KTA539-Y, KTC9015, KTC9015B, KTN2907, KTN2907A, MPS2907, MPS2907A, MPS2907AG, MPS2907G, MPS4354, MPS4355, MPS4356, MPS750, MPS750G, MPS751, MPS751G, MPS8598, MPS8598G, MPS8599, MPS8599G, MPSA55, MPSA55G, MPSA56, MPSA56G, MPSA92, MPSA93, MPSA94, MPSL51, MPSW51A, MPSW51AG, MPSW55, MPSW55G, MPSW56, MPSW56G, MPSW92, MPSW92G, NTE159, P2N2907A, P2N2907AG, PN200, PN2905, PN2905A, PN2907, PN2907A, PN4354, PN4355, PN4356, ZTX550, ZTX554, ZTX555, ZTX556, ZTX557, ZTX558, ZTX949, ZTX951, ZTX953, ZTX955
