Транзистор 2SC923-E

Цоколевка транзистора 2SC923-E

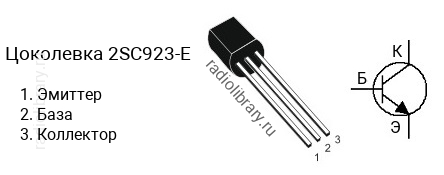

Цоколевка транзистора 2SC923-E (маркируется как C923-E)

Характеристики транзистора 2SC923-E

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 45 В
  • Напряжение коллектор-база, не более: 50 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.03 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 350 до 700
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC923 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC923-H имеет коэффициент усиления в диапазоне от 150 до 300, 2SC923-F - в диапазоне от 225 до 450, 2SC923-E - в диапазоне от 350 до 700, 2SC923-U - в диапазоне от 500 до 1000.

Маркировка

Обозначение на корпусе транзистора 2SC923-E часто наносится без первой цифры и буквы, т.е. маркируется как "C923-E".

Комплементарная пара

Комплементарной парой для 2SC923-E является транзистор 2SA641-E c p-n-p структурой.

Аналоги

Транзистор 2SC923-E можно заменить на HS945, HS945-BL, KSC945, KSC945L, KSP05, KSP06, KSP42, KSP43, KTC9014, MPS651, MPS651G, MPSA05, MPSA05G, MPSA06, MPSA06G, MPSA42, MPSA43, MPSW05, MPSW05G, MPSW06, MPSW06G, MPSW42, MPSW42G, S9014, SS9014, ZTX692B, ZTX694B, ZTX696B
