Транзистор 2SC3181N-R

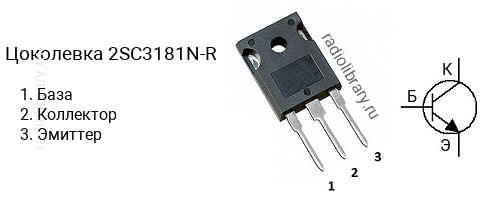

Цоколевка транзистора 2SC3181N-R

Цоколевка транзистора 2SC3181N-R (маркируется как C3181N-R)

Характеристики транзистора 2SC3181N-R

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 120 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 8 А
  • Рассеиваемая мощность коллектора, не более: 80 Вт
  • Коэффициент усиления транзистора по току (hfe): от 55 до 110
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-3P

Классификация по hFE

Транзисторы серии 2SC3181N делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3181N-R имеет коэффициент усиления в диапазоне от 55 до 110, 2SC3181N-O - в диапазоне от 55 до 160.

Маркировка

Обозначение на корпусе транзистора 2SC3181N-R часто наносится без первой цифры и буквы, т.е. маркируется как "C3181N-R".

Комплементарная пара

Комплементарной парой для 2SC3181N-R является транзистор 2SA1264N-R c p-n-p структурой.

Аналоги

Транзистор 2SC3181N-R можно заменить на 2SC2555, 2SC2563, 2SC2563-R, 2SC2579, 2SC2580, 2SC2581, 2SC2625, 2SC2706, 2SC2706-R, 2SC2837, 2SC3181, 2SC3181-O, 2SC3181-R, 2SC3182, 2SC3182-O, 2SC3182-R, 2SC3263, 2SC3280, 2SC3280R, 2SC3281, 2SC3281R, 2SC3284, 2SC3306, 2SC3320, 2SC3519, 2SC3519A, 2SC3519A-O, 2SC3519A-P, 2SC3519A-Y, 2SC3854, 2SC3855, 2SC3886, 2SC3886A, 2SC3907, 2SC3907-R, 2SC4467, 2SC4468, 2SC4689, 2SC4689-R, 2SC4690, 2SC4690-R, 2SC5197, 2SC5198, 2SC5199, 2SC5200, 2SC5200N, 2SC5242, 2SC5358, 2SC5948, 2SC5948-R, 2SC5949, 2SC5949-R, 2SC6011, 2SC6011A, 2SC6011A-O, 2SC6011A-P, 2SC6011A-Y, 2SC6145, 2SC6145A, 2SD1148, 2SD1148-R, 2SD1313, 2SD712, 2SD712R, 2SD998, 2SD998-R, FJA4310, FJA4313, FJL4315, KTC5200, KTC5200A, KTC5242, KTC5242A, KTD718, KTD718-R, KTD718B, KTD718B-R, KTD998, KTD998-R, MAG6333, MJH16006, MJH16008, NTE2328
