Транзистор 2SD998

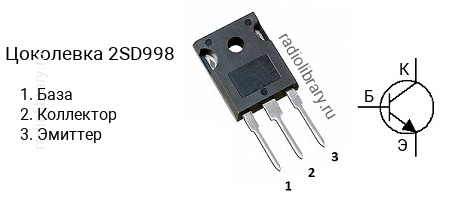

Цоколевка транзистора 2SD998

Цоколевка транзистора 2SD998 (маркируется как D998)

Характеристики транзистора 2SD998

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 120 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 10 А
  • Рассеиваемая мощность коллектора, не более: 80 Вт
  • Коэффициент усиления транзистора по току (hfe): от 55 до 160
  • Граничная частота коэффициента передачи тока: 10 МГц
  • Корпус: TO-3P

Классификация по hFE

Транзисторы серии 2SD998 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD998-R имеет коэффициент усиления в диапазоне от 55 до 110, 2SD998-O - в диапазоне от 80 до 160.

Маркировка

Обозначение на корпусе транзистора 2SD998 часто наносится без первой цифры и буквы, т.е. маркируется как "D998".

Комплементарная пара

Комплементарной парой для 2SD998 является транзистор 2SB778 c p-n-p структурой.

Аналоги

Транзистор 2SD998 можно заменить на 2SC2581, 2SC2625, 2SC2706, 2SC2837, 2SC3182, 2SC3182-O, 2SC3280, 2SC3281, 2SC3284, 2SC3306, 2SC3320, 2SC3519, 2SC3519A, 2SC3519A-O, 2SC3519A-P, 2SC3519A-Y, 2SC3855, 2SC3907, 2SC4468, 2SC5198, 2SC5199, 2SC5200, 2SC5200N, 2SC5242, 2SC5358, 2SC5948, 2SC5949, 2SC6011, 2SC6011A, 2SC6011A-O, 2SC6011A-P, 2SC6011A-Y, 2SD1148, 2SD1313, FJA4310, FJA4313, FJL4315, KTC5200, KTC5200A, KTC5242, KTC5242A, KTD718, KTD718B, KTD998, NTE2328
