Транзистор 2SC3519A-O

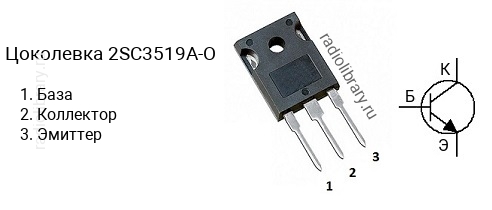

Цоколевка транзистора 2SC3519A-O

Цоколевка транзистора 2SC3519A-O (маркируется как C3519A-O)

Характеристики транзистора 2SC3519A-O

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 180 В
  • Напряжение коллектор-база, не более: 180 В
  • Напряжение эмиттер-база, не более: 4 V
  • Ток коллектора, не более: 15 А
  • Рассеиваемая мощность коллектора, не более: 130 Вт
  • Коэффициент усиления транзистора по току (hfe): от 50 до 180
  • Граничная частота коэффициента передачи тока: 40 МГц
  • Корпус: TO-3P

Классификация по hFE

Транзисторы серии 2SC3519A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3519A-O имеет коэффициент усиления в диапазоне от 50 до 180, 2SC3519A-P - в диапазоне от 50 до 180, 2SC3519A-Y - в диапазоне от 50 до 180.

Маркировка

Обозначение на корпусе транзистора 2SC3519A-O часто наносится без первой цифры и буквы, т.е. маркируется как "C3519A-O".

Комплементарная пара

Комплементарной парой для 2SC3519A-O является транзистор 2SA1386A-O c p-n-p структурой.

Аналоги

Транзистор 2SC3519A-O можно заменить на 2SC3320, 2SC6011, 2SC6011A, 2SC6011A-O, 2SC6011A-P, 2SC6011A-Y, 2SD1313
