Транзистор 2SA777-Q

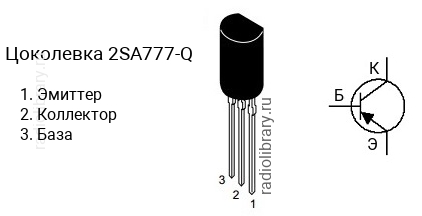

Цоколевка транзистора 2SA777-Q

Цоколевка транзистора 2SA777-Q (маркируется как A777-Q)

Характеристики транзистора 2SA777-Q

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.5 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 90 до 155
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SA777 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA777-Q имеет коэффициент усиления в диапазоне от 90 до 155, 2SA777-R - в диапазоне от 130 до 220.

Маркировка

Обозначение на корпусе транзистора 2SA777-Q часто наносится без первой цифры и буквы, т.е. маркируется как "A777-Q".

Аналоги

Транзистор 2SA777-Q можно заменить на 2N5401C, 2SA1013, 2SA1275, 2SA1284, 2SA1284-D, 2SA1315, 2SA1533, 2SA1533-Q, 2SA1625, 2SA935, 2SA935-P, 2SA965, 2SA965-O, 2SA984K, 2SB560, 2SB647, 2SB647A, BC640, KSA1013, KSA1625, KSA709C, KSA916, KSA916O, KTA1023, KTA1023-O, KTA1023-Y, KTA1275, KTA1277, KTA1279
