Транзистор 2SA719-S

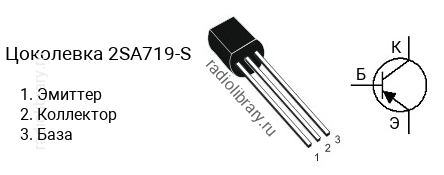

Цоколевка транзистора 2SA719-S

Цоколевка транзистора 2SA719-S (маркируется как A719-S)

Характеристики транзистора 2SA719-S

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -25 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 170 до 340
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA719 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA719-Q имеет коэффициент усиления в диапазоне от 85 до 170, 2SA719-R - в диапазоне от 120 до 240, 2SA719-S - в диапазоне от 170 до 340.

Маркировка

Обозначение на корпусе транзистора 2SA719-S часто наносится без первой цифры и буквы, т.е. маркируется как "A719-S".

Комплементарная пара

Комплементарной парой для 2SA719-S является транзистор 2SC1317-S c p-n-p структурой.

Аналоги

Транзистор 2SA719-S можно заменить на 2SA1319, 2SA1382, 2SA1534, 2SA1534-S, 2SA1534A, 2SA1534A-S, 2SA1619, 2SA1619-S, 2SA1619A, 2SA1619A-S, 2SA1680, 2SA1761, 2SA1972, 2SA683, 2SA683-S, 2SA684, 2SA684-S, 2SA720, 2SA720-S, 2SA935, 2SA952, 2SB1116, 2SB1116A, 2SB560, 2SB564, 2SB621, 2SB621-S, 2SB621A, 2SB621A-S, 2SB892, 2SB985, 2SC1317, 2SC1317-S, 2SC1318, 2SC1318-S, KSA708C, KSA709C, KSB1116, KSB1116A, KSB1116S, KSB564AC, KTA1279
