Транзистор TIP42

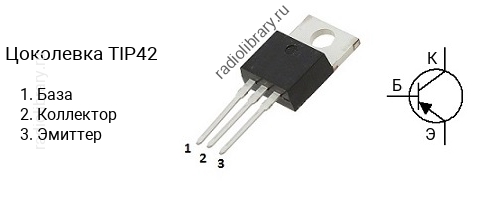

Цоколевка транзистора TIP42

Цоколевка транзистора TIP42

Характеристики транзистора TIP42

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -40 В
  • Напряжение коллектор-база, не более: -40 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -6 А
  • Рассеиваемая мощность коллектора, не более: 65 Вт
  • Коэффициент усиления транзистора по току (hfe): от 15 до 75
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-220

Комплементарная пара

Комплементарной парой для TIP42 является транзистор TIP41 c n-p-n структурой.

Аналоги

Транзистор TIP42 можно заменить на BD706, BD708, BD710, BD712, BD906, BD908, BD910, BD912, BDT42, BDT42A, BDT42AF, BDT42B, BDT42BF, BDT42C, BDT42CF, BDT42F, MJE5170, MJE5171, MJE5172, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, TIP42A, TIP42AG, TIP42B, TIP42BG, TIP42C, TIP42CF, TIP42CG, TIP42G
