Транзистор TIP36BG

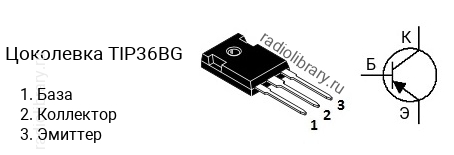

Цоколевка транзистора TIP36BG

Цоколевка транзистора TIP36BG

Характеристики транзистора TIP36BG

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -25 А
  • Рассеиваемая мощность коллектора, не более: 125 Вт
  • Коэффициент усиления транзистора по току (hfe): от 15 до 75
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-247

Комплементарная пара

Комплементарной парой для TIP36BG является транзистор TIP35BG c n-p-n структурой.

Аналоги

Транзистор TIP36BG можно заменить на TIP36B, TIP36C, TIP36CG
