Транзистор TIP36CG

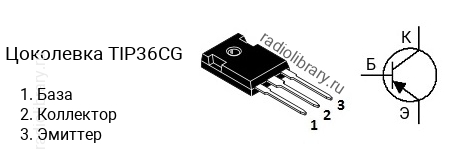

Цоколевка транзистора TIP36CG

Цоколевка транзистора TIP36CG

Характеристики транзистора TIP36CG

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -100 В
  • Напряжение коллектор-база, не более: -100 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -25 А
  • Рассеиваемая мощность коллектора, не более: 125 Вт
  • Коэффициент усиления транзистора по току (hfe): от 15 до 75
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-247

Комплементарная пара

Комплементарной парой для TIP36CG является транзистор TIP35CG c n-p-n структурой.

Аналоги

Транзистор TIP36CG можно заменить на TIP36C
