Транзистор STD02P-Y

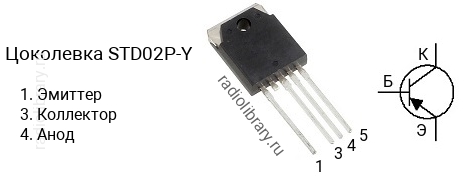

Цоколевка транзистора STD02P-Y

Цоколевка транзистора STD02P-Y

Характеристики транзистора STD02P-Y

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -150 В
  • Напряжение коллектор-база, не более: -150 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -12 А
  • Рассеиваемая мощность коллектора, не более: 130 Вт
  • Коэффициент усиления транзистора по току (hfe): от 8000 до 20000
  • Корпус: TO-3P-5

Классификация по hFE

Транзисторы серии STD02P делятся на несколько групп по коэффициенту усиления. Транзистор STD02P-O имеет коэффициент усиления в диапазоне от 5000 до 12000, STD02P-Y - в диапазоне от 8000 до 20000.

Комплементарная пара

Комплементарной парой для STD02P-Y является транзистор STD02N-Y c n-p-n структурой.

Аналоги

Транзистор STD02P-Y можно заменить на STD03P, STD03P-Y
