Транзистор STD02N-O

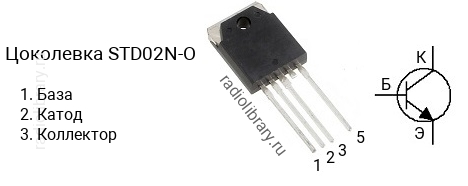

Цоколевка транзистора STD02N-O

Цоколевка транзистора STD02N-O

Характеристики транзистора STD02N-O

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 150 В
  • Напряжение коллектор-база, не более: 150 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 12 А
  • Рассеиваемая мощность коллектора, не более: 130 Вт
  • Коэффициент усиления транзистора по току (hfe): от 5000 до 12000
  • Корпус: TO-3P-5

Классификация по hFE

Транзисторы серии STD02N делятся на несколько групп по коэффициенту усиления. Транзистор STD02N-O имеет коэффициент усиления в диапазоне от 5000 до 12000, STD02N-Y - в диапазоне от 8000 до 20000.

Комплементарная пара

Комплементарной парой для STD02N-O является транзистор STD02P-O c p-n-p структурой.

Аналоги

Транзистор STD02N-O можно заменить на STD03N, STD03N-O
