Транзистор STD01P-O

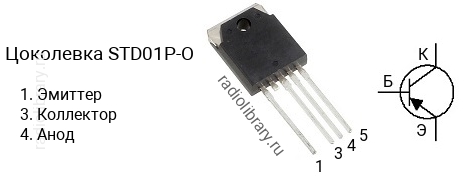

Цоколевка транзистора STD01P-O

Цоколевка транзистора STD01P-O

Характеристики транзистора STD01P-O

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -150 В
  • Напряжение коллектор-база, не более: -150 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -10 А
  • Рассеиваемая мощность коллектора, не более: 100 Вт
  • Коэффициент усиления транзистора по току (hfe): от 5000 до 12000
  • Корпус: TO-3P-5

Классификация по hFE

Транзисторы серии STD01P делятся на несколько групп по коэффициенту усиления. Транзистор STD01P-O имеет коэффициент усиления в диапазоне от 5000 до 12000, STD01P-Y - в диапазоне от 8000 до 20000.

Комплементарная пара

Комплементарной парой для STD01P-O является транзистор STD01N-O c n-p-n структурой.

Аналоги

Транзистор STD01P-O можно заменить на STD02P, STD02P-O, STD03P, STD03P-O
