Транзистор S9013

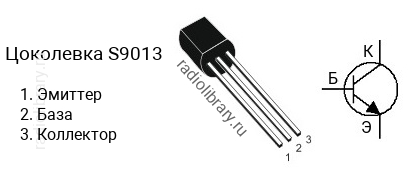

Цоколевка транзистора S9013

Цоколевка транзистора S9013

Характеристики транзистора S9013

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 25 В
  • Напряжение коллектор-база, не более: 45 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 64 до 300
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии S9013 делятся на несколько групп по коэффициенту усиления. Транзистор S9013D имеет коэффициент усиления в диапазоне от 64 до 91, S9013E - в диапазоне от 78 до 112, S9013F - в диапазоне от 96 до 135, S9013G - в диапазоне от 112 до 166, S9013H - в диапазоне от 144 до 202, S9013I - в диапазоне от 190 до 300.

Комплементарная пара

Комплементарной парой для S9013 является транзистор S9012 c p-n-p структурой.

Аналоги

Транзистор S9013 можно заменить на 2SC1008, 2SC1009, BC537, BC538, KSC1008, KSC1009, KSP05, KSP06, KSP42, KSP43, MPS6532, MPSA42, MPSA43, MPSW01A, MPSW01AG, MPSW05, MPSW05G, MPSW06, MPSW06G, MPSW42, MPSW42G, ZTX457
