Транзистор NJW1302G

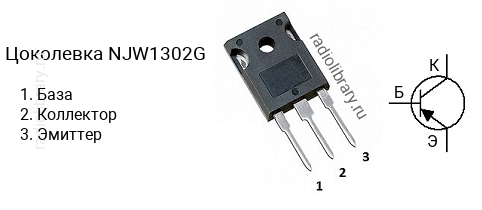

Цоколевка транзистора NJW1302G

Цоколевка транзистора NJW1302G

Характеристики транзистора NJW1302G

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -250 В
  • Напряжение коллектор-база, не более: -250 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -15 А
  • Рассеиваемая мощность коллектора, не более: 200 Вт
  • Коэффициент усиления транзистора по току (hfe): от 75 до 150
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-3P

Комплементарная пара

Комплементарной парой для NJW1302G является транзистор NJW3281G c n-p-n структурой.

Аналоги

Транзистор NJW1302G можно заменить на 2SA1962, FJA4213, FJL4215, MJL0302A, MJL0302AG, MJL1302A, MJL1302AG, NJW0302, NJW0302G, NJW1302
