Транзистор MJL0302A

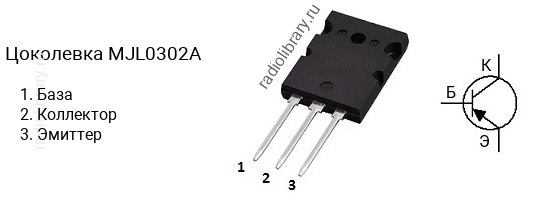

Цоколевка транзистора MJL0302A

Цоколевка транзистора MJL0302A

Характеристики транзистора MJL0302A

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -260 В
  • Напряжение коллектор-база, не более: -260 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -15 А
  • Рассеиваемая мощность коллектора, не более: 180 Вт
  • Коэффициент усиления транзистора по току (hfe): от 75 до 150
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-264

Комплементарная пара

Комплементарной парой для MJL0302A является транзистор MJL0281A c n-p-n структурой.

Аналоги

Транзистор MJL0302A можно заменить на MJL0302AG, MJL1302A, MJL1302AG
