Транзистор KTD1146GR

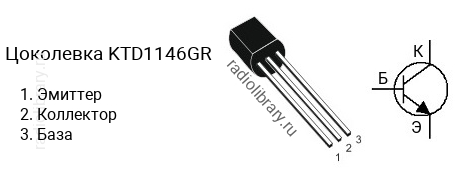

Цоколевка транзистора KTD1146GR

Цоколевка транзистора KTD1146GR

Характеристики транзистора KTD1146GR

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 20 В
  • Напряжение коллектор-база, не более: 40 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 5 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 350 до 700
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KTD1146 делятся на несколько групп по коэффициенту усиления. Транзистор KTD1146O имеет коэффициент усиления в диапазоне от 120 до 240, KTD1146Y - в диапазоне от 200 до 400, KTD1146GR - в диапазоне от 350 до 700.
