Транзистор KTC1008-GR

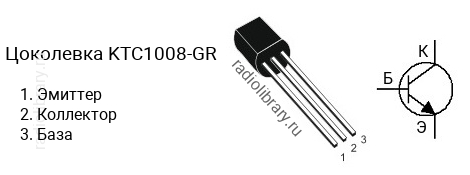

Цоколевка транзистора KTC1008-GR

Цоколевка транзистора KTC1008-GR

Характеристики транзистора KTC1008-GR

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KTC1008 делятся на несколько групп по коэффициенту усиления. Транзистор KTC1008-Y имеет коэффициент усиления в диапазоне от 100 до 200, KTC1008-GR - в диапазоне от 160 до 320.

Аналоги

Транзистор KTC1008-GR можно заменить на 2SC2383, 2SC2383-Y, 2SC3228, 2SC3228-Y, 2SD1616A, 2SD667, 2SD667D, KSC2383, KSC2383Y, KSD1616A, KTC3228, KTC3228Y, NTE382
