Транзистор KTA1705

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -30 В
• Напряжение коллектор-база, не более: -30 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -3 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (h_fe): от 70 до 240
• Граничная частота коэффициента передачи тока: 100 МГц

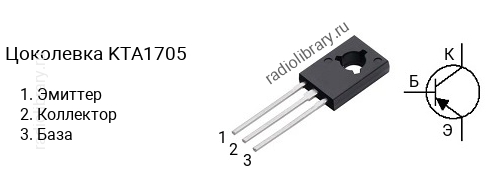

• Корпус: TO-126

Транзисторы серии KTA1705 делятся на несколько групп по коэффициенту усиления. Транзистор KTA1705-O имеет коэффициент усиления в диапазоне от 70 до 140, KTA1705-Y - в диапазоне от 120 до 240.Комплементарной парой для KTA1705 является транзистор KTC2804 c n-p-n структурой.Транзистор KTA1705 можно заменить на 2SB743, 2SB744, 2SB744A, 2SB772, BD132, BD176, BD178, BD180, BD180G, BD186, BD188, BD190, BD786, BD788, BD788G, BD790, BD792, KSB744, KSB744A, KSB772, KSE170, KSE171, KSE172, KSH772, MJE170, MJE170G, MJE171, MJE171G, MJE172, MJE172G, MJE232, MJE235, MJE252, MJE254, MJE370
