Транзистор 2SB743

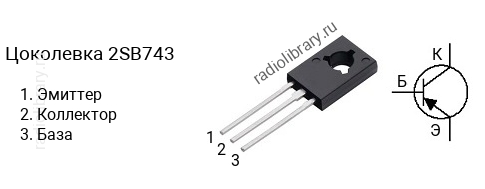

Цоколевка транзистора 2SB743

Цоколевка транзистора 2SB743 (маркируется как B743)

Характеристики транзистора 2SB743

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -30 В
  • Напряжение коллектор-база, не более: -40 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -3 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 320
  • Граничная частота коэффициента передачи тока: 55 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SB743 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB743-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SB743-Q - в диапазоне от 100 до 200, 2SB743-P - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SB743 часто наносится без первой цифры и буквы, т.е. маркируется как "B743".

Комплементарная пара

Комплементарной парой для 2SB743 является транзистор 2SD793 c n-p-n структурой.

Аналоги

Транзистор 2SB743 можно заменить на 2SB744, 2SB744A, 2SB772, BD132, BD186, BD188, BD190, KSB744, KSB744A, KSB772, KSH772, MJE232, MJE235, MJE252, MJE254
