Транзистор 2SD793

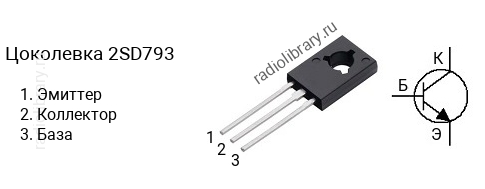

Цоколевка транзистора 2SD793

Цоколевка транзистора 2SD793 (маркируется как D793)

Характеристики транзистора 2SD793

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 40 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 320
  • Граничная частота коэффициента передачи тока: 60 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SD793 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD793-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SD793-Q - в диапазоне от 100 до 200, 2SD793-P - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SD793 часто наносится без первой цифры и буквы, т.е. маркируется как "D793".

Комплементарная пара

Комплементарной парой для 2SD793 является транзистор 2SB743 c p-n-p структурой.

Аналоги

Транзистор 2SD793 можно заменить на 2SD794, 2SD794A, 2SD882, BD131, BD185, BD187, BD189, BDX35, BDX36, BDX37, KSD794, KSD794A, KSD882, KSH882, MJE222, MJE225, MJE242, MJE244
