Транзистор KTA1296-GR

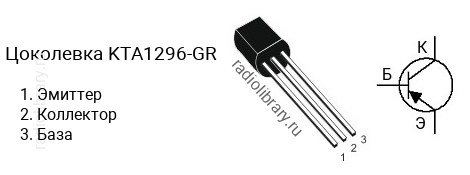

Цоколевка транзистора KTA1296-GR

Цоколевка транзистора KTA1296-GR

Характеристики транзистора KTA1296-GR

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -20 В
  • Напряжение коллектор-база, не более: -20 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -2 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KTA1296 делятся на несколько групп по коэффициенту усиления. Транзистор KTA1296-Y имеет коэффициент усиления в диапазоне от 120 до 240, KTA1296-GR - в диапазоне от 200 до 400.

Комплементарная пара

Комплементарной парой для KTA1296-GR является транзистор KTC3266-GR c n-p-n структурой.

Аналоги

Транзистор KTA1296-GR можно заменить на 2SA1282A, 2SA1296, 2SA1296-GR, 2SA1300, 2SA1300-GR, 2SA1382, 2SA1680, 2SA1761, 2SB892, 2SB892-T, 2SB985, 2SB985T
