Транзистор KSE5020-R

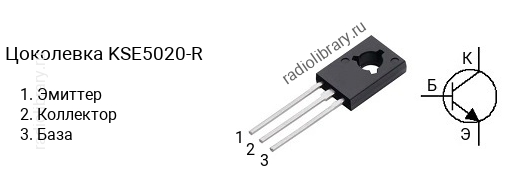

Цоколевка транзистора KSE5020-R

Цоколевка транзистора KSE5020-R

Характеристики транзистора KSE5020-R

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 500 В
  • Напряжение коллектор-база, не более: 800 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 30 Вт
  • Коэффициент усиления транзистора по току (hfe): от 15 до 30
  • Граничная частота коэффициента передачи тока: 18 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии KSE5020 делятся на несколько групп по коэффициенту усиления. Транзистор KSE5020-R имеет коэффициент усиления в диапазоне от 15 до 30, KSE5020-O - в диапазоне от 20 до 40, KSE5020-Y - в диапазоне от 30 до 50.
