Транзистор KSE13006H2

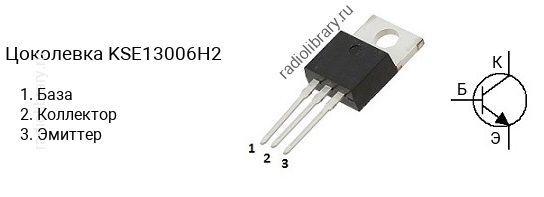

Цоколевка транзистора KSE13006H2

Цоколевка транзистора KSE13006H2

Характеристики транзистора KSE13006H2

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 300 В
  • Напряжение коллектор-база, не более: 600 В
  • Напряжение эмиттер-база, не более: 9 V
  • Ток коллектора, не более: 8 А
  • Рассеиваемая мощность коллектора, не более: 80 Вт
  • Коэффициент усиления транзистора по току (hfe): от 26 до 39
  • Граничная частота коэффициента передачи тока: 4 МГц
  • Корпус: TO-220

Классификация по hFE

Транзисторы серии KSE13006 делятся на несколько групп по коэффициенту усиления. Транзистор KSE13006H1 имеет коэффициент усиления в диапазоне от 15 до 28, KSE13006H2 - в диапазоне от 26 до 39.

Аналоги

Транзистор KSE13006H2 можно заменить на FJP13007, FJP13007H2, FJP13009, KSE13007, KSE13007F, KSE13007FH2, KSE13007H2, KSE13008, KSE13009, MJE13006, MJE13007, MJE13007A, MJE13007G, MJE13008, MJE13009, MJE13009G, STD13007, STD13007-B, STD13007F, STD13007FC, STD13007FC-B, STD13007P, STD13007P-B
