Транзистор KSE13003H1

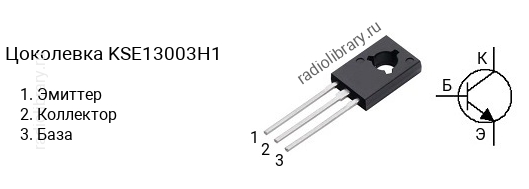

Цоколевка транзистора KSE13003H1

Цоколевка транзистора KSE13003H1

Характеристики транзистора KSE13003H1

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 400 В
  • Напряжение коллектор-база, не более: 700 В
  • Напряжение эмиттер-база, не более: 9 V
  • Ток коллектора, не более: 1.5 А
  • Рассеиваемая мощность коллектора, не более: 20 Вт
  • Коэффициент усиления транзистора по току (hfe): от 9 до 16
  • Граничная частота коэффициента передачи тока: 4 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии KSE13003 делятся на несколько групп по коэффициенту усиления. Транзистор KSE13003H1 имеет коэффициент усиления в диапазоне от 9 до 16, KSE13003H2 - в диапазоне от 14 до 21, KSE13003H3 - в диапазоне от 19 до 26.
